半導体の高度化・小型化に
ともなう課題

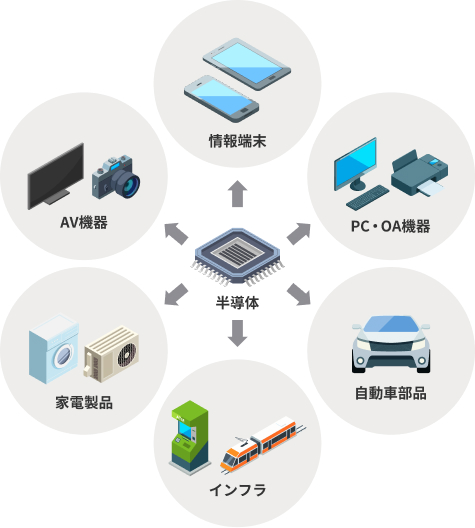

データ通信の高速化やAIによる高度な計算に対応するため、半導体にはこれまで以上の性能が求められています。限られたスペースに膨大な機能を詰め込むために、チップの小型化と回路の細分化が限界まで進んでいます。その結果、半導体はかつてないほど繊細になり、目に見えないほどのわずかなホコリや外部からの衝撃が致命的な故障を招きかねません。「極限まで性能を高めること」と「安定した品質を維持すること」の両立が、現在の開発における大きな課題となっています。

課題の解決に貢献する
重要な樹脂材料

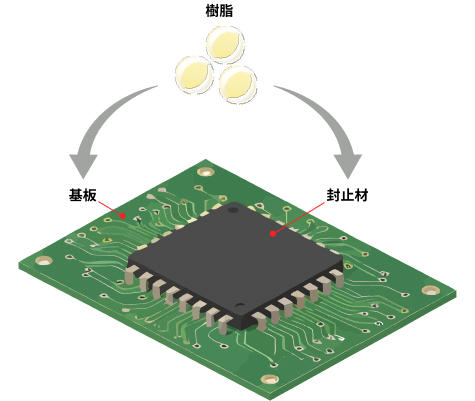

半導体チップは、「封⽌材」で包み保護した状態で「基板」に取り付けられて、電⼦機器の回路として機能します。デリケートなチップを湿気や熱、物理的衝撃から守ることで、最終製品の⻑期的な安定稼働を⽀えられます。⾼品質な半導体を実現するうえで、何より不可⽋なのが、封⽌材や基板の主原料である「樹脂」の純度です。樹脂に含まれる不純物を徹底的に排除することで、極めて微細な回路も設計通りに機能させることが可能となります。この「樹脂の純度」へのこだわりこそが、製品の良品率（歩留まり）向上、ひいては半導体の信頼性を左右する決定的な要素となっているのです。

社会が求める色素材料の進化と
持続可能な社会への課題

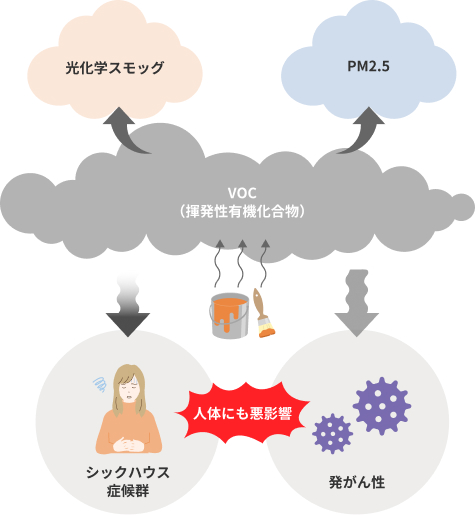

色素材料の用途は、紙や繊維からプラスチック樹脂、さらにはカメラのイメージセンサーへと、時代の変化とともに多様化し、色彩豊かな社会の実現に寄与してきました。一方で、これまで印刷や塗料の分野では、溶剤に大量の揮発性有機化合物（VOC）を含む「油性タイプ」が主流でした。これらは高効率な生産や高い耐久性を実現してきましたが、同時に深刻な課題も抱えています。VOCは大気中に放出されると光化学スモッグやPM2.5の原因となるほか、人体に対してもシックハウス症候群や発がん性など、作業者の健康を脅かすリスクが指摘されているのです。

VOCによる負の影響

機能性が高く環境にも優しい
水系顔料インク

こうしたVOCに関する課題を解決し、次世代のスタンダードとして期待されているのが「⽔系顔料インク」です。⾊素材料は、⼤きく「染料」と「顔料」に分けられ、さらにそれらを溶解・分散させる溶剤によって「油系」と「⽔系」に分類されます。染料が液体に溶け込む「砂糖」のような性質をもつのに対し、顔料は液体に溶けず粒⼦として存在する「砂」のような性質をもつため、紙や繊維だけでなく幅広い素材に着⾊できます。加えて、優れた耐⽔性と耐光性を備えており、産業界でのニーズが急速に⾼まっています。さらに、溶剤を油系から⽔系へと転換することで、VOCの排出量を極めて低レベルに抑えることが可能となります。優れた堅牢性という「機能的な価値」と、環境負荷の低減という「社会的な価値」。この両⽴を実現したことで、⽔系顔料インクは持続可能な社会を⽀える基幹材料として、その存在感をますます⾼めています。

「染料・顔料」「油系・水系」の違い

	染料	顔料
性質	溶剤に溶ける	溶剤に溶けない
色の付き方	染み込む	表面に乗って固着する
耐水性	△	◎
耐光性	△	◎

	油系	水系
溶剤	有機溶剤	水
VOC排出量	多い	極めて少ない
大気リスク	高い	低い
健康リスク	やや高い	低い

望む物質を得るための化学反応と
無視できない効率の壁

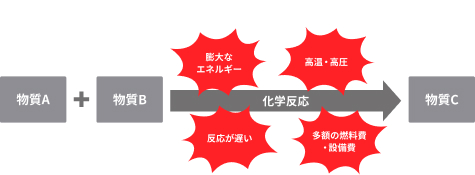

私たちの⾝のまわりにある製品の多くは、化学反応によって⽣み出された有⽤な物質から作られています。しかし、こうした反応の多くには共通の課題があります。それは、反応の進⾏に膨⼤なエネルギーが必要なこと、あるいは反応速度が極めて遅く、効率的・経済的な⽣産が難しいという点です。例えば、反応を促すために⾼温・⾼圧の状態を維持するには、多額の燃料費や設備費がかかるだけでなく、安全性への配慮も⽋かせません。また、反応に時間がかかれば⽣産性は低下します。そのため、より少ないエネルギーで、迅速かつ⼤量に⽬的の物質を作り出す、効率的で持続可能な⼿段が強く求められています。

効率の壁を打ち破り
現代の製造業を支えるキーテクノロジー「触媒」

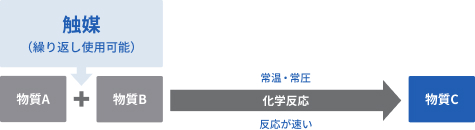

これらの課題を解決し、化学反応の効率と経済性を劇的に向上させる存在が「触媒」です。⼀般に、化学反応を進⾏させるには、過酷な条件が求められます。例えると「乗り越えなければならない⾼い壁」が存在する状態です。ところが、触媒はこれを回避し、別のルートとして「より低い壁」を⽤意してくれます。これにより、本来は膨⼤なエネルギーが必要な反応も、常温・常圧といった穏やかな環境下でスムーズに進めることが可能になり、反応スピードは数百、数千倍にも加速されます。さらに重要な特徴は、触媒は反応を促進させる⼀⽅で、⾃⾝は最後までほどんど変化しないという点です。繰り返し使⽤できるため、環境負荷の低減と経済性を両⽴させる究極のツールといえるのです。
